一维分束器
更新时间:2026-09-03 10:57:42
一维分束器可将单束入射激光,沿一维方向,分解为多束等间隔、具有一定发散角度的1×N子光束。该产品主要用于机器视觉、体感技术、传感技术、航空航天等众多领域。
      衍射光学元件是一类利用光的衍射原理,实现光束整形与波前变换的光学器件。其表面刻蚀有高精密的微纳浮雕结构,当激光光束穿过该结构时,光波的相位或振幅会受到调制,进而产生衍射和干涉效应,并在远场或目标指定平面上重构出预先设计的光强分布,可实现光束分束、光束匀光、生成特定图案等多种效果。一维分束器是一种典型的衍射光学元件。
一、定义
      一维分束器可将单束入射激光,沿一维方向,分解为多束等间隔、具有一定发散角度的1×N子光束。该产品主要用于机器视觉、体感技术、传感技术、航空航天等众多领域。其原理图如下所示。

\
一维分束器工作原理图

二、关键参数指标
      1. 工作波长:衍射分束器为波长敏感元件,需针对特定激光波长(如红光、绿光)进行设计,同时支持熔融石英、硅、硒化锌等多种基底材料定制开发。
      2. 分束路数:一维分束器可形成1×N形式的线状光斑阵列,可定制2/3/5/9/11等任意一维分束通道。
      3. 分束角度:相邻子光束之间的夹角可根据实际使用需求进行定制设计,角度公差控制水平突出,输出光斑整体排布规整一致。
      4. 能量均匀性:各路输出光斑光强差值被控制在极小范围内,各光束之间无明显强弱差异。
      5. 衍射效率:该参数表示所需光点能量占总能量的比值,是衡量能量利用率的核心指标。
      6.零级抑制:可以压制中心零级亮光斑,避免中心强光对实际使用造成的干扰,这一点对偶数分束设计尤为重要。
三、核心工作原理
      1. 相位调制:元件表面刻蚀有特定的微纳结构(可视为复杂光栅),能够对入射激光的波前相位实现高精度的调制作用。
      2. 分束与复制:经过相位调制后的光束发生衍射效应,会在远场空间或者透镜焦平面上生成一系列离散的输出光斑。每一束子光束均为入射光束的高精度复制品,除传播方向发生改变以外,光束直径、发散角、偏振等其余光学特性均可保持原有状态不变。
四、特征与优势
      1. 一维线性阵列输出:仅单一维度完成激光分束,输出1×N线性光束阵列,子光束排布规整、光束夹角均匀统一,适用于线性光路检测与划线加工等应用场景。
      2. 光束能量高度均衡:依托精密微纳相位结构设计,各路子光束之间光强差异小,同时具备突出的零级光抑制能力与较高的光能利用率,能够降低测量与加工过程中的误差。
      3. 全参数柔性定制:分束数量、光束夹角、工作波段均可按需定制,可选石英、硅、硒化锌等基底,适配紫外至远红外区间各类激光器。
      4. 光路适配兼容性强:兼容单模、多模激光入射,元件对光路安装偏移具备较好容错性,装配调试简单,易于集成小型激光模组。
      5. 纳米级高精度微纳结构:通过光刻刻蚀工艺制备,微结构图形边缘平整无毛刺,尺寸一致性好,批量产品光学性能稳定。
五、应用场景
      1. 激光划线、激光打标一维并行加工:可同步开展多条刻线加工作业,能够大幅缩短单次加工周期,显著提升整体的加工生产效率。
      2. 工业线性尺寸检测、线性3D结构光扫描:输出高质量线状阵列光源,可对工件开展大范围同步扫描检测,同步优化检测精度与检测响应速度。
      3. 科研光学实验、多通道并行光激发测试设备:能够一次性输出多路均匀子光束,简化复杂光路的搭建流程,降低整套实验设备的整体复杂度。
      4. 激光标线仪、线性激光测距设备光路核心元件:输出排布规整的平行线性光束,为测距、标线业务提供支撑,保障输出结果稳定。
六、定制与加工能力
      一维分束器是我司自主研发的核心衍射光学产品。作为国内深耕微纳光学加工领域多年的自研厂商,我司组建了覆盖光学设计、微纳加工工艺、精密检测多个方向的专业工程师技术团队,团队成员积累了多年与衍射光学元件相关的实操经验,整体技术底蕴雄厚。公司搭建有整套一体化微纳光刻与干法刻蚀加工平台,具备一维分束器从设计到产出的全流程自研生产能力,核心工艺自主可控。
      我司可充分结合客户激光器具体参数、设备工作距离、整机光路的空间布局限制,对光束分束数量、出射夹角、适配工作波长以及光学基底材质开展个性化定制,针对性优化阵列光斑均匀度与零级光抑制效果,从源头规避分光不均、角度偏移等高频工艺问题。项目前期可安排专职工程师进行对接,可以降低客户试样阶段的试错成本。
      业务交付模式灵活多元,既可承接高校实验室、科研院所小批量非标试样定制与前沿实验开发,也可充分满足工业设备厂商标准化大批量量产订单。所有成品出厂前均会对衍射效率、光束均匀度、分束夹角精度等核心光学指标逐项全检,可随货出具正规检测报告,严控批次产品一致性。依托国产化自有完整产线,产品生产周转效率得到大幅提升,并配备专属技术人员一对一全程跟进,售前方案调整、现场技术调试、售后问题整改均可实现高效响应,是国产一维分束器值得信赖的供应商。若您有相关的加工与定制需求,欢迎联系我司洽谈合作,竭诚为您提供专业高效的技术支持与产品服务。
七、我司产品相关图片:
\\

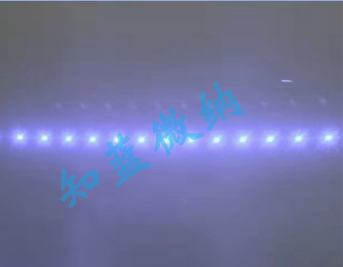

一维分束器效果图
\

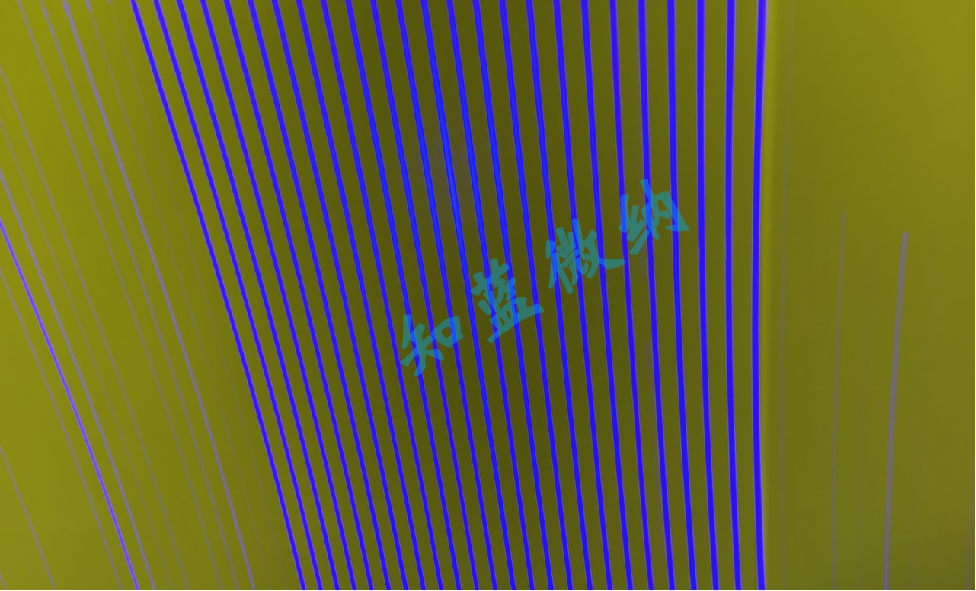

一维线条结构光效果图
\

应用示例图
